三排柱式回轉支承(13系列)

發布日期：2017-10-31 瀏覽次數：6655

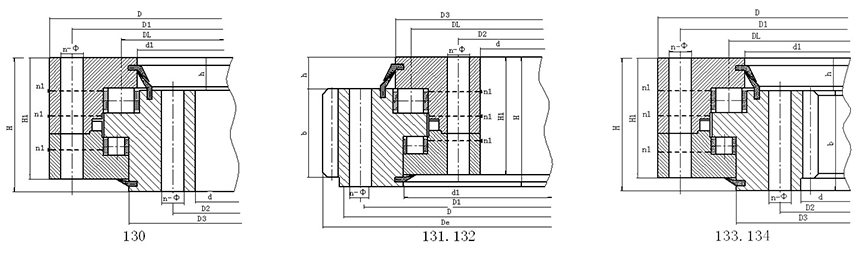

無齒式外齒式內齒式

產品簡介：

三排柱式回轉支承(13系列) 具有三個座圈，上下及徑向滾道各自分開,使得每一排滾柱的負載都能確切的加以確定.能夠同承受各種載荷,是四種產品中承載能力較大的一種,軸、徑向尺寸都較大，結構牢固，特別適用于要求較大直徑的重型機械，如斗輪式挖掘機、輪式起重機、港口起重機、鋼水運轉臺及大噸位汽車起重機等機械上。

產品參數：

承載曲線圖編號Load Diagram Number	基本型號 Basic type			外形尺寸 Configuration			安裝尺寸 Mounting size				結構尺寸 Structural size			齒輪參數 Gear Data			外齒參數Gear Data		內齒參數 Int Gear		齒輪圓周力 Tooth lood		參考重量 Rete rence weight
	無齒式 Toothless DL mm	外齒式 Ext Toothing DL mm	內齒式 Int Toothing Dl mm	D mm	d mm	H mm	D1 mm	D2 mm	n mm	dn1 dn2 mm	n1 mm	H1 mm	h mm	b mm	x mm	m mm	De mm	Z	De mm	Z	正火Z 104N	調質 T 104N	kg
1	130.25.500	131.25.500	133.25.500	634	366	148	598	402	24	18	4	138	32	80	+0.5	5	664	130	337	68	5.0	6.7	200
		132.25.500	134.25.500													6	664.8	108	338.4	57	6.0	8.0	200
2	130.25.560	131.25.560	133.25.560	694	426	148	658	462	24	18	4	138	32	80	+0.5	5	724	142	397	80	5.0	6.7	224
		132.25.560	134.25.560													6	724.8	118	398.4	67	6.0	8.0	224
3	130.25.630	131.25.630	133.25.630	764	496	148	728	532	28	18	4	138	32	80	+0.5	6	808.8	132	458.4	77	6.0	8.0	262
		132.25.630	134.25.630													8	806.4	98	459.2	58	8.0	11.0	257
4	130.25.710	131.25.710	133.25.710	844	576	148	808	612	28	18	4	138	32	80	+0.5	6	886.8	145	536.4	90	6.0	8.0	295
		132.25.710	134.25.710													8	886.4	108	539.2	68	8.0	11.0	291
5	130.32.800	131.32.800	133.32.800	964	636	182	920	680	36	22	4	172	40	120	+0.5	8	1006.4	123	595.2	75	12.1	16.7	490
		132.32.800	134.32.800													10	1008	98	594	60	15.1	20.9	487
6	130.32.900	131.32.900	133.32.900	1064	736	182	1020	780	36	22	4	172	40	120	+0.5	8	1102.4	135	691.2	87	12.1	16.7	549
		132.32.900	134.32.900													10	1108	108	694	70	15.1	20.9	564
7	130.32.1000	131.32.1000	133.32.1000	1164	836	182	1120	880	40	22	5	172	40	120	+0.5	10	1218	119	784	79	15.1	20.9	631
		132.32.1000	134.32.1000													12	1221.6	99	784.8	66	18.1	25.1	631
8	130.32.1120	131.32.1120	133.32.1120	1284	956	182	1240	1000	40	22	5	172	40	120	+0.5	10	1338	131	904	91	15.1	20.9	710
		132.32.1120	134.32.1120													12	1341.6	109	904.8	76	18.1	25.1	710
9	130.32.1250	131.32.1250	133.32.1250	1445	1055	220	1393	1107	45	26	5	210	50	150	+0.5	12	1509.6	123	988.8	83	22.9	31.4	1137
		132.32.1250	134.32.1250													14	1509.2	105	985.6	71	26.3	36.6	1126
10	130.32.1400	131.32.1400	133.32.1400	1595	1205	220	1543	1257	45	26	5	210	50	150	+0.5	12	1665.6	136	1144.8	96	22.9	31.4	1299
		132.32.1400	134.32.1400													14	1663.2	116	1139.6	82	26.3	36.6	1281
11	130.40.1600	131.40.1600	133.40.1600	1795	1405	220	1743	1457	48	26	6	210	50	150	+0.5	14	1873.2	131	1335.6	96	26.3	36.6	1501
		132.40.1600	134.40.1600													16	1868.8	114	1334.4	84	30.2	41.7	1471
12	130.40.1800	131.40.1800	133.40.1800	1995	1605	220	1943	1657	48	26	6	210	50	150	+0.5	14	2069.2	145	1531.6	110	26.3	36.6	5682
		132.40.1800	134.40.1800													16	2076.8	127	1526.4	96	30.2	41.7	1697
13	130.45.2000	131.45.2000	133.45.2000	2221	1779	231	2155	1845	60	33	6	219	54	160	+0.5	16	2300.8	141	1702.4	107	32.2	44.5	2147
		132.45.2000	134.45.2000													18	2300.4	125	1699.2	95	36.2	50.1	2129
14	130.45.2240	131.45.2240	133.45.2240	2461	2019	231	2395	2085	60	33	6	219	54	160	+0.5	16	2556.8	157	1926.4	121	32.2	44.5	2501
		132.45.2240	134.45.2240													18	2552.4	139	1933.2	108	36.2	50.1	2461
15	130.45.2500	131.45.2500	133.45.2500	2721	2279	231	2655	2345	72	33	8	219	54	160	+0.5	18	2822.4	154	2185.2	122	36.2	50.1	2786
		132.45.2500	134.45.2500													20	2816	138	2188	110	40.2	55.6	2731
16	130.45.2800	131.45.2800	133.45.2800	3021	2579	231	2955	2645	72	33	8	219	54	160	+0.5	18	3110.4	170	2491.2	139	36.2	50.1	3067
		132.45.2800	134.45.2800													20	3116	153	2488	125	40.2	55.6	3079
17	130.50.3150	131.50.3150	133.50.3150	3432	2868	270	3342	2958	72	45	8	258	65	180	+0.5	20	3536	174	2768	139	45.2	62.6	5025
		132.50.3150	134.50.3150													22	3537.6	158	2758.8	126	49.8	68.9	5099
18	130.50.3550	131.50.3550	133.50.3550	3832	3268	270	3742	3358	72	45	8	258	65	180	+0.5	20	3936	194	3168	159	45.2	62.6	5113
		132.50.3550	134.50.3550													22	3933.6	176	3154.8	144	49.8	68.9	5661
19	130.50.4000	131.50.4000	133.50.4000	4282	3718	270	4192	3808	80	45	8	258	65	180	+0.5	22	4395.6	197	3116.8	165	49.8	68.9	6508
		132.50.4000	134.50.4000													25	4395	173	3610	145	56.5	78.3	6449
20	130.50.4500	131.50.4500	133.50.4500	4782	4218	270	4692	4308	80	45	8	258	65	180	+0.5	22	4901.6	220	4122.8	185	49.8	68.9	7438
		132.50.4500	134.50.4500													25	4895	193	4110	165	56.5	78.3	7308

注：1、n1為潤滑孔數，均布：油杯M10×1 JB/T79040.1-JB/T7940.2

2、安裝孔n-φ可改用螺孔；齒寬b可改為H-h。

3、表內齒輪圓周力，額定圓周力取其1/2。

4、外齒修頂系數0.1，內齒修頂系數為0.2。
