三排柱式回轉支承(S系列)

發(fā)布日期：2017-10-31 瀏覽次數：10746

產品簡介：

三排柱式回轉支承(S系列) 具有三個座圈，上下及徑向滾道各自分開,使得每一排滾柱的負載都能確切的加以確定.能夠同承受各種載荷,是四種產品中承載能力較大的一種,軸、徑向尺寸都較大，結構牢固，特別適用于要求較大直徑的重型機械，如斗輪式挖掘機、輪式起重機、港口起重機、鋼水運轉臺及大噸位汽車起重機等機械上。

產品參數：

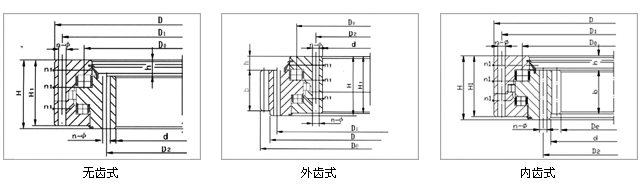

序號	基本型號	外形尺寸					安裝尺寸								結構尺寸			齒輪參數			外齒參數		內齒參數		參考重量kg
	SWA SNA	外齒式		內齒式		H	外齒式		內齒式		n	通孔	螺紋孔		n1	H1	h	b	x	m	D e	Z	D e	Z	外齒	內齒
		D	d	D	d		D1	D2	D1	D2		A型	B.C.D型
		D	d	D	d		D1	D2	D1	D2		φ	φ	T
1	1000.20	1156	854	1146	844	128	1106	906	1094	894	28	26	24	45	4	4	10	98	+0.5	10	1210	118	790	80	426	418
2	1120.20	1280	974	1266	964	128	1226	1026	1214	1014	32	26	24	45	4	4	10	98	+0.5	12	1344	109	900	76	478	470
3	1250.20	1410	1104	1396	1094	128	1356	1156	1344	1144	36	26	24	45	4	4	10	98	+0.5	12	1476	120	1032	87	540	524
4	1400.20	1560	1254	1546	1240	128	1506	1306	1494	1294	36	26	24	45	4	4	10	98	+0.5	14	1638	114	1162	84	626	614
5	1600.20	1760	1454	1746	1444	128	1706	1506	1694	1494	40	26	24	45	4	4	10	98	+0.5	14	1834	128	1372	99	708	686
6	1600.25	1790	1418	1782	1400	148	1726	1484	1716	1474	32	33	30	56	4	8	10	110	+0.5	14	1862	130	1330	96	992	966
7	1800.25	2000	1618	1982	1600	148	1926	1684	1916	1674	36	33	30	56	6	8	10	110	+0.5	16	2080	127	1520	96	1121	1096
8	2000.25	2190	1818	2182	1810	148	2126	1884	2116	1874	44	33	30	56	6	8	10	110	+0.5	16	2272	139	1728	109	1211	1196
9	2240.25	2430	2058	2422	2040	148	2366	2124	2356	2114	48	33	30	56	6	8	10	110	+0.5	18	2520	137	1944	109	1373	1396
10	2500.25	2700	2318	2682	2310	148	2626	2384	2616	2374	54	33	30	56	6	8	10	110	+0.5	18	2790	152	2214	124	1561	1532
11	2240.32	2464	2022	2458	2000	182	2394	2100	2380	2086	40	39	36	66	6	10	10	130	+0.5	18	2556	139	1908	107	1968	2002
12	2500.32	2730	2282	2718	2270	182	2654	2360	2640	2346	44	39	36	66	6	10	10	130	+0.5	18	2826	154	2178	122	2245	2199
13	2800.32	3040	2582	3018	2560	182	2954	2660	2940	2646	48	39	36	66	6	10	10	130	+0.5	20	3140	154	2460	124	2566	2526
14	3150.32	3380	2932	3368	2920	182	3304	3010	3290	2996	56	39	36	66	8	10	10	130	+0.5	20	3480	171	2820	142	2316	2788
15	2800.40	3040	2562	3038	2560	220	2962	2640	2960	2638	56	39	36	66	8	10	10	160	+0.5	20	3140	154	2460	124	3264	3213
16	3150.40	3380	2912	3388	2910	220	3312	2990	3310	2988	64	39	36	66	8	10	10	160	+0.5	22	3498	156	2794	128	3740	3683
17	3550.40	3780	3312	3788	3300	220	3712	3390	3710	3388	72	39	36	66	8	10	10	160	+0.5	22	3894	174	3190	146	4175	4171
18	4000.40	4240	3762	4238	3750	220	4162	3840	4160	3838	84	39	36	66	8	10	10	160	+0.5	24	4368	179	3624	152	4801	4810
19	3150.50	3430	2884	3416	2870	268	3340	2974	3326	2960	56	45	42	80	8	14	10	190	+0.5	24	3552	145	2736	115	5176	5072
20	3550.50	3840	3284	3816	3270	268	3740	3374	3726	3360	64	45	42	80	8	14	10	190	+0.5	24	3960	162	3144	132	5798	5816
21	4000.50	4290	3734	4266	3720	268	4190	3824	4176	3810	72	45	42	80	8	14	10	190	+0.5	24	4416	181	3600	151	6544	6512
22	4500.50	4780	4234	4766	4220	268	4690	4324	4676	4310	84	45	42	80	8	14	10	190	+0.5	24	4896	201	4104	172	7280	7302
23	5000.50	5280	4734	5266	4710	268	5190	4824	5176	4810	96	45	42	80	8	14	10	190	+0.5	24	5400	222	4584	192	8080	8098

⑴--回轉支承結構型式 S：三排柱式

⑵--傳動型式代號 W：外齒式，N：內齒式，U：無齒式

⑶--安裝孔型式代號 A：內、外圈安裝孔均為通孔 B：內、外圈安裝孔均為螺孔 C：外圈安裝孔為螺孔，內圈為通孔 D：外圈安裝孔為通孔，內圈為螺孔

⑷--上排滾道中心直徑，mm ⑸--上排滾動體直徑，mm

上一篇：單排交叉滾柱式回轉支承(11系列)
下一篇：三排柱式回轉支承(13系列)
